正常使用条件
安装地点的海拔不超过2000m;
周围介质温度上限为+40℃,下限为-5℃;
安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
型 号 | 标称放电电流In(8/20μs)kA | 最大持续工作电压Uc V~ | 电压保护
水平Up kV |
冲击电流Iimp
(10/350μs)kA |
电荷量
Q As |
响应
时间ns |
组合
方式 |
单极宽度mm | 后备
熔丝A |

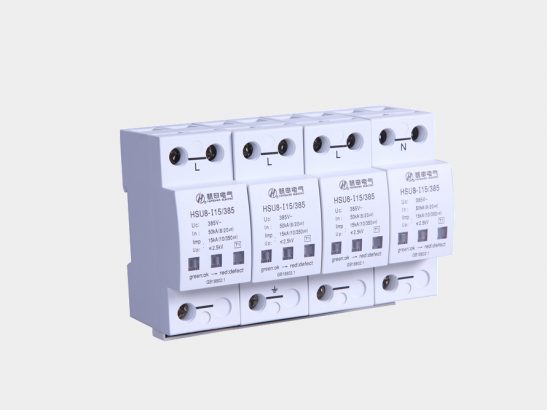

HSU8-I15 | 50 | 385 | 2.5 | 15 | 7.5 | ≤25 | 1P~4P | 36 | 125 |
型 号 | 标称放电电流In(8/20μs)kA | 最大持续工作
电压Uc V~ |
电压保护
水平Up kV |
最大放电电流
Imax(8/20μs)kA |
响应
时间ns |
组合
方式 |
单极宽度
mm |
后备熔丝A |
HSU8-15 |
5 |
275 | 1.2 |
15 |
≤25 |
1P~4P |
18 |
16 |
385 | 1.8 | |||||||
460 | 2.0 | |||||||
HSU8-40 |
15 |
275 | 1.2 |
40 |
32 |
|||
385 | 1.8 | |||||||
460 | 2.0 | |||||||
HSU8-60 | 25 | 385 | 1.8 | 60 | 63 | |||
460 | 2.0 | |||||||
HSU8-100 | 40 | 385 | 2.2 | 100 |
36 |
80 | ||
460 | 2.5 | |||||||
HSU8-120 | 50 | 460 | 3.5 | 120 | 100 | |||
HSU8-150 | 60 | 460 | 3.5 | 150 | 125 |
