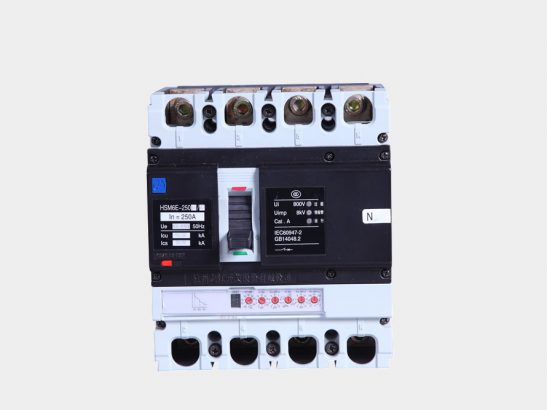

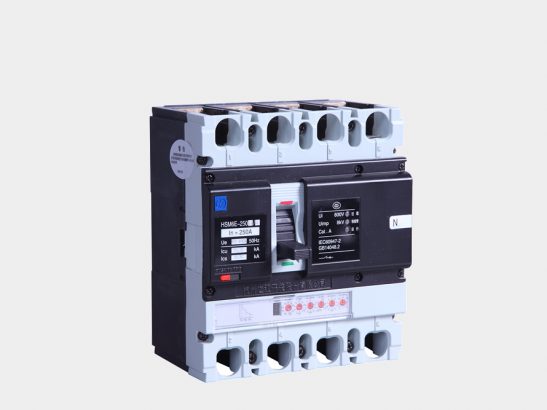

产品基本信息：HSM6E系列电子式塑壳断路器
该系列断路器有100A、250A、400A、800A共四个壳架，电流规格16A~800A。
- 全系列断路器可水平安装（横装）、垂直安装（竖装）、平躺安装；
- 全系列断路器均具有隔离功能
- 断路器可满足海拔高度2000米及以下场合的使用要求
- 断路器按用途分配电型和电机保护型
- 湿热带型断路器能耐受湿热、盐雾、雾菌的影响。
- 正常使用条件
周围介质温度不高于＋40℃和不低于－5℃，且24h的平均值不超过＋35℃。
海拔2000m及以下。
安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度下可以有较高的相对湿度，例如20℃时达90％（湿热带型断路器25℃时可达95％）。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭的地方。
断路器适用于电磁环境A。
| 型号 | HSM6E-100 | HSM6E-250 | HSM6E-400 | HSM6E-800 | HSM6E-1600 | |||||||||
| 额定电流 A | 32/63/100 | 250 | 400 | 630、800 | 800、1000、1250、1600 | |||||||||
| 分断等级 | H | L | H | L | H | L | H | L | M | H | L | |||
| 极数 | 3/4 | |||||||||||||
| 额定绝缘电压 V | 800 | 1000 | ||||||||||||
| 额定冲击耐受电压 V | 8000 | |||||||||||||
| 额定工作电压 V | AC400、AV440、AC690 | |||||||||||||
| 飞弧距离 mm | ＜50 | ＜100 | ||||||||||||
| 极限短路分断能力kA | AC400V | 50 | 85 | 50 | 85 | 65 | 100 | 75 | 100 | 50 | 85 | 120 | ||
| AC440V | / | / | / | / | / | / | / | / | 50 | 65 | 85 | |||
| AC690V | 20 | / | 20 | / | 25 | / | 30 | / | / | 20 | 50 | |||
| 运行短路分断能力kA | AC400V | 50 | 65 | 50 | 65 | 65 | 65 | 65 | 65 | 50 | 85 | 100 | ||
| AC440V | / | / | / | / | / | / | / | / | 50 | 65 | 85 | |||
| AC690V | 10 | / | 10 | / | 15 | / | 20 | / | / | 20 | 42 | |||
| 短时耐受电流 kA/1s | / | / | 5 | 10 | 25 | |||||||||
| 操作性能（寿命） 次 | 有载 | 8000 | 8000 | 7500 | 7500 | 3000 | ||||||||
| 无载 | 20000 | 20000 | 20000 | 15000 | 10000 | |||||||||
| 外形尺寸（宽×高×深） | 三极 | 92×150×92 | 107×165×90 | 150×257×106.5 | 210×280×115.5 | 210×327×156 | ||||||||
| 四极 | 122×150×92 | 142×165×90 | 198×257×106.5 | 280×280×115.5 | 280×327×156 | |||||||||
