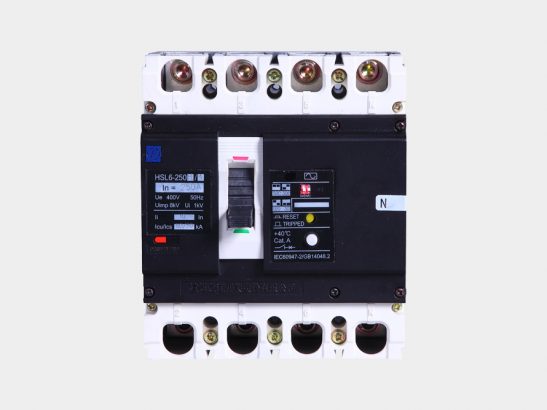

HSL6系列剩余电流动作断路器

产品简介

HSL6系列剩余电流动作断路器，适用于交流50Hz、额定绝缘电压1000V、额定工作电压400V及以下、额定电流10A-630A的电路中。断路器可以作为线路和电动机的不频繁分合（转换）之用，当线路或电动机发生过载、短路等故障时起保护作用。断路器还可以作为人身间接接触保护（即电流绝缘损坏而导致对地电压增大的危险），也可防止因设备的绝缘损坏产生接地故障而引起的火灾危险。额定剩余电流为30mA时，可以对人提供直接接触附加保护。

样本下载HSL6系列剩余电流动作断路器
  • 产品信息
  • 性能参数

该系列断路器有100A、250A、400A、630A共四个壳架，电流规格10A~630A。

  • 全系列断路器可水平安装（横装）、垂直安装（竖装）、平躺安装；
  • 全系列断路器均具有隔离功能
  • 断路器可满足海拔高度2000米及以下场合的使用要求
  • 断路器按用途分配电型和电机保护型
  • 断路器按剩余电流保护型分AC型和A型
  • 正常使用条件

周围介质温度不高于＋40℃和不低于－5℃，且24h的平均值不超过＋35℃。
海拔2000m及以下。
安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度下可以有较高的相对湿度，例如20℃时达90％。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭的地方。

断路器适用于电磁环境A。

型号 HSL6-100 HSL6-250 HSL6-400 HSL6-630
额定电流 A 10、16、20、25、32、40、50、63、80、100 100、125、140、160、180、200、225、250 225、250、315、350、400 400、500、630
分断等级 H L H L H L H L
极数 3/4
额定绝缘电压 V 1000
额定冲击耐受电压 V 8000
额定工作电压 V AC400
极限短路分断能力kA AC400V 50 85 50 85 70 100 70 100
运行短路分断能力kA AC400V 50 50 50 50 70 70 70 70
剩余电流保护

I△n(A)

 AC型 非延时 0.03-0.1-0.3-0.5 /
非延时、

延时可调

 0.1-0.3-0.5-1 0.1-0.3-0.5-1
0.3-1-3-10 1-3-10-30
A型 非延时 0.03-0.1-0.3-0.5 /
非延时、

延时可调

 0.1-0.3-0.5-1 0.1-0.3-0.5-1
操作性能（寿命） 次 有载 8000 8000 7500 7500
无载 20000 20000 20000 15000
外形尺寸（宽×高×深） 三极 92×150×93 107×165×90 150×258×107 210×280×115.5
四极 122×150×93 142×165×90 198×258×107 280×280×115.5
